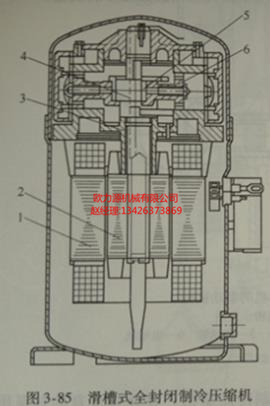

采用滑槽式驅動機構的全封閉英格索蘭空壓機(Q- F制冷英格索蘭空壓機) 是性能優良的熱泵用壓縮 機，如圖3-85所示。

英格索蘭空壓機上有兩個按90°角度布置的滑槽，帶動四個活塞。吸氣閥裝在活 塞頂部，排氣閥裝在氣缸蓋上，構成英格索蘭空壓機的順流吸、排氣。

圖3-86所示為滑槽式驅動機構示意圖，它也是一種無連桿的往復話塞式驅動機構。

圖中的止轉框架相當于滑管式驅動機構中的滑管，但止轉框架上的滑槽表面為平面，因而在滑槽中滑動的滑塊表面也是平面，而非滑管式中的圓柱表面。

圖中所示的滑槽式驅動機構帶動的活塞有四個，每個止轉框架的兩側裝兩個， 構成對置式，兩個框架相互垂直。

當曲軸旋轉時，曲柄銷帶動滑塊運動，因?yàn)橹罐D(zhuǎn)框架與活塞剛性地連接在一起， 只能在活塞中心線的方向運動，從而限制滑塊只能做垂直方向和水平方向的運動 而不能轉動，這一點與滑管式驅動機構中的滑塊的運動是相同的。

曲軸旋轉使活塞往復運動，完成英格索蘭空壓機的工作循環。

圖3-87 所示為采用滑槽式驅動機構的Q-F英格索蘭空壓機的驅動機構。

曲軸上有一個曲柄銷，它與方形滑塊中的孔配合使滑塊運動。因?yàn)橐粋€(gè)曲柄銷 驅動四個活塞，因此曲軸受到的載荷比較大，為了減小曲軸的變形，Q-F英格索蘭空壓機的曲軸兩端均有軸承支承(左端的軸承與軸頸配合)。

為平衡慣性力而采用的平衡塊有兩塊，其中右側的一塊直接制造在曲軸上，成為曲 軸的一部分;左側的一塊與曲軸并不是一個整體，因?yàn)樗挥谳S頸的左側，若與曲軸構成一個整體，就無法裝配。

利用止轉框架將兩個活塞連接在一起是Q-F英格索蘭空壓機的一個特色，使得Q-F 英格索蘭空壓機具有對置式英格索蘭空壓機的布置而無一般對置式英格索蘭空壓機的復雜結構。

兩個止轉框架相互垂直并應用正方形的滑塊保證了四個活塞的中心線能處在同一平面內，從而最大程度地縮短了曲柄銷的長度及相應的曲軸長度。

采用導向面為平面的滑槽和正方形滑塊使加工和裝配簡便、易行， 保證了各摩擦表面的尺寸精度和幾何形狀。
