一、工作原理

汽輪機(或電動機) 帶動壓縮機主軸葉輪轉動，在離心力作用下，氣體被甩到工作輪后面的擴壓器中。

而在工作輪中間形成稀薄地帶，前面的氣體從工作輪中間的進氣部位進人葉輪，由于工作輪不斷旋轉，氣體能連續不斷地被甩出去，從而保持了氣壓機中氣體的連續流動。

氣體因離心作用增加了壓力，還可以很大的速度離開工作輪，氣體經擴壓器逐漸降低了速度，動能轉變?yōu)殪o壓能，進一步增加了壓力。如果一個工作葉輪得到的壓力還不夠，可通過使多級葉輪串聯起來工作的辦法來達到出口壓力的要求。

級間的串聯通過彎通、回流器來實現。這就是離心式壓縮機的工作原理。

二、基本結構

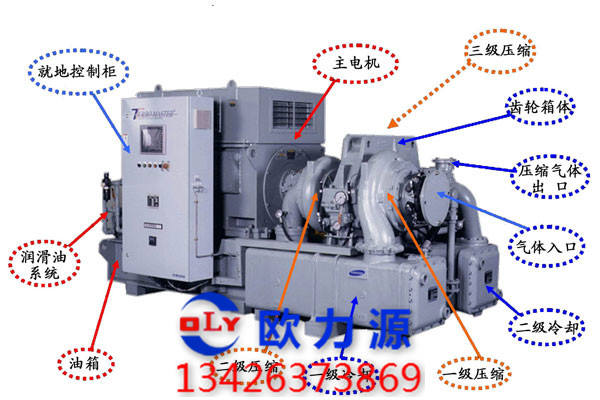

離心式壓縮機由轉子及定子兩大部分組成，結構如圖1-1所示。轉子包括轉軸，固定在軸上的葉輪、軸套、平衡盤、推力盤及聯軸器等零部件。定子則有氣面，定位于缸體上的各種隔板以及軸承等零部件。

在轉子與定子之間需要密封氣體之處還設有密封元件。各個部件的作用介紹如下。

1.擴壓器

氣體從葉輪流出時，它仍具有較高的流動速度。為了充分利用這部分速度能，以提高氣體的壓力，在葉輪后面設置了流通面積逐漸擴大的擴壓器。擴壓器一般有無葉、葉片、直璧形擴壓器等多種形式。

2.彎道

在多級離心式壓縮機中，級與級之間，氣體必須拐彎，就采用彎道，彎道是由機殼和隔板構成的彎環形空間。

3.回流器

在彎道后面連接的通道就是回流器，回流器的作用是使氣流按所需的方向均勻地進人下一級，它由隔板和導流葉片組成。導流葉片通常是圓弧的，可以和氣缸鑄成一體也可以分開制造，然后用螺栓連接在一起。

4.蝸殼

蝸殼的主要目的。是把擴壓器后，或葉輪后流出的氣體匯集起來引出機器，蝸殼的被面形狀有圓形、犁形、梯形和矩形。

5.密封

為了減少通過轉子與固定元件間的間院的漏氣量，常裝有密封。密封分內密封、外密封兩種。內密封的作用是防止氣體在級間倒流，如輪蓋處的輪蓋密封、隔板和轉子間的隔板密封。外密封是為了減少和杜絕機器內部的氣體向外泄漏，或外界空氣竄人機器內部而設置的，如機器端的密封。

6.軸承

離心式壓縮機有徑向軸承和推力軸承。徑向軸承為滑動軸承，它的作用是支持轉子使之高速運轉，止推軸承則承受轉子上剩余軸向力，限制轉子的軸向竄動，保持轉子在缸中的軸向位置。徑向軸承主要由軸承座、軸承蓋、上下兩半軸瓦等組成。
